Point Editor: Versatilidade e precisão na criação e edição de pontos.

Você sabia que o MinePlan 3D (MP3D) possui uma ferramenta que permite criar e editar pontos utilizando coordenadas específicas, distância relativa e/ou vetores?

A ferramenta Point Editor permite criar/editar pontos a partir da entrada de coordenadas desejadas. Ela funciona em conjunto com outras ferramentas de edição, e permite criar e mover pontos, independentes ou associados a uma linha ou polígono.

O Point Editor é acessado através do menu Utilities. Após abrir a ferramenta, você deve iniciar alguma operação de edição com outra ferramenta, como por exemplo Create Point, Move Point, Create Polygon ou Create Polyline, e o Point Editor irá atuar como uma ferramenta auxiliar.

Por exemplo, ao criar uma linha, você pode adicionar os pontos dessa linha através do Point Editor. É possível adicionar pontos em um determinado local, utilizando a seção “Absolute” e inserindo as coordenadas do ponto, ou adicionar um ponto a uma distância relativa ao ponto anterior, utilizando a seção “Relative”. A seção superior mostra as coordenadas do ponto inicial.

Figura 01: Criação de pontos utilizando coordenadas.

A seção de vetores mostra o vetor atual, definido pelos dois últimos pontos, em valores absolutos ou relativos ao vetor anterior, e também pode ser usada para adicionar pontos a partir do azimute, mergulho e distância imputados.

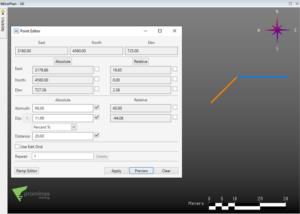

Figura 02: Criação de pontos utilizando vetores.

Para alternar entre as opções, basta marcar as caixas de seleção correspondentes. Você pode utilizar simultaneamente um valor relativo para East, e um valor absoluto para North, por exemplo. Basta ativar as caixas de seleção ao lado dos campos que você deseja usar para definir o novo ponto, então somente esses campos serão editáveis e utilizados pela ferramenta.

Figura 03: Criação de pontos utilizando valores absolutos e relativos.

É possível ainda utilizar um Edit Grid na criação dos pontos, selecionando a opção Use Edit Grid, e os pontos serão então criados no mesmo plano do grid. Como padrão do MinePlan, o botão Preview permite pré-visualizar os resultados, e após realizar os ajustes necessários, o botão Apply realiza a aplicação dos resultados.

E aí, gostou dessa dica? Para maiores informações sobre a ferramenta Set Global Color by Range, além de outras funcionalidades e ferramentas do MinePlan, entre em contato com nossa equipe que teremos satisfação em atendê-lo.

Até a próxima!!!

Equipe Prominas Mining
