Contour Tool : Praticidade e eficácia ao criar linhas de contorno de um sólido ou superfície.

Você sabia que o MinePlan 3D possui uma ferramenta que permite criar linhas de contorno a partir de um sólido ou superfície?

A ferramenta Contour Tool permite criar, de forma automática, linhas de contorno a partir de superfícies ou sólidos. Ela pode ser usada para gerar as curvas de nível de uma topografia, ou as linhas de pé e crista de um design de cava, por exemplo. Para isso, basta acessar a ferramenta a partir dos menus Polyline ou Surface.

Você deve então selecionar a geometria requerida, e definir as elevações em que deseja criar as linhas de contorno. Na seção Elevation, a opção Find Limits pode ser útil para encontrar os limites verticais de seu elemento. Já a caixa Increment permite definir a distância vertical desejada entre os níveis, onde as linhas de contorno serão criadas. Como padrão do MinePlan, o botão Preview permite pré-visualizar os resultados, e após realizar os ajustes necessários, o botão Apply salva os resultados.

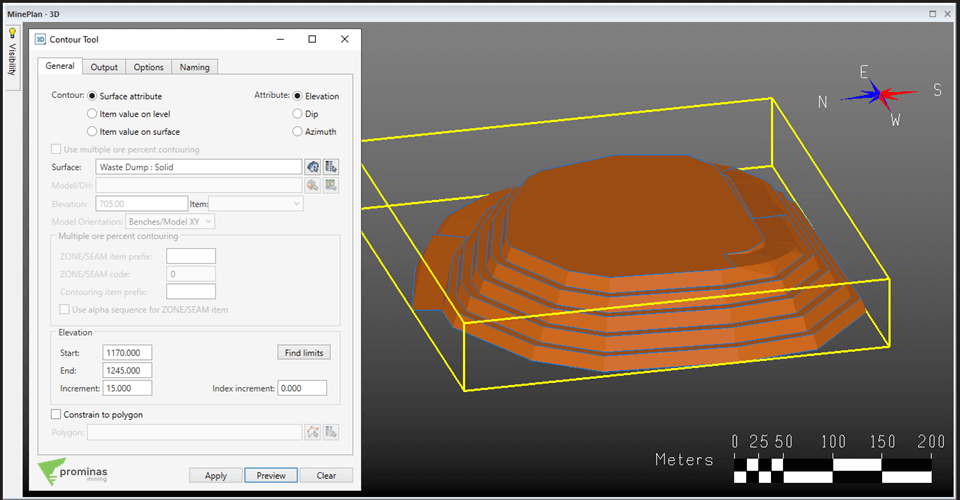

Um exemplo da aplicação da ferramenta Contour Tool pode ser observado abaixo, mostrando as definições da ferramenta para gerar as linhas de pé e crista de um sólido.

Figura 1: Contour Tool.

Na aba Output da ferramenta, você pode especificar o objeto onde deseja que os resultados sejam salvos, além de selecionar outras opções quanto à elevação das linhas geradas. Na aba Options, você pode selecionar outras definições quanto às linhas geradas, como a suavização das linhas ou a geração de linhas paralelas a um Grid . A opção “Contour coincident faces and and edges” é especialmente útil para gerar linhas de pé e crista, como mostra a figura acima. Já na aba Naming, é possível inserir tokens para definir o Nome e o Material a serem atribuídos às linhas de contorno.

E aí, gostou dessa dica? Para maiores informações sobre o Contour Tool, além de outras funcionalidades e ferramentas do MinePlan, entre em contato com nossa equipe que teremos satisfação em atendê-lo.

Até a próxima!!!
