No Dicas & Truques de hoje, vamos apresentar uma ferramenta muito prática, o Drillhole Design Tool. Essa ferramenta é utilizada para criar furos de sondagem com desvios de modo simples e preciso, a partir das especificações direcionais e geológicas do projeto, aumentando a precisão ao realizar o planejamento da sondagem.

O Drillhole Design é acessado a partir do menu Geo Tools no MS3D. Com esta ferramenta fica fácil criar furos de sondagem com desvios de modo a atingir as estruturas geológicas desejadas. Para isso, os furos de sondagem podem ser projetados utilizando um dos três modos de projeção disponíveis: “Constrained design”, “Direct design” e “Use existing polylines”.

No modo “Direct design”, os furos de sondagem são calculados a partir de parâmetros como coordenada, azimute e dip na boca do furo. Sendo ainda possível determinar o desvio do furo a partir das características físicas do maciço rochoso e da haste a ser utilizada, como mergulho da camada, porcentagem de rocha maciça e tamanho de haste. Tal determinação de desvio é um grande diferencial no momento do planejamento da sondagem por refletir resultados mais reais.

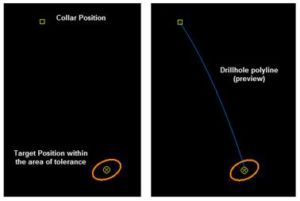

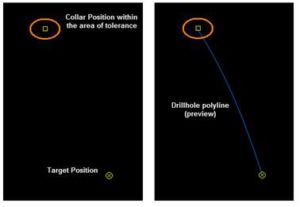

Já a opção “Constrained design” calcula automaticamente o furo que conecta o collar ao alvo, dentro de uma tolerância especificada pelo usuário, a tolerância pode ser aplicada no collar ou no alvo a ser atingido. Neste modo, a boca do furo e o alvo devem ser fornecidos, digitando a coordenada nos campos disponíveis ou selecionando diretamente no viewer. Além destas determinações pode-se ainda determinar o desvio do furo a partir das características físicas do maciço rochoso e da haste a ser utilizada.

Para opção “Use existing polylines”, basta selecionar a polilinha que representa o furo diretamente no viewer.

Os furos gerados podem ser armazenados tanto em formato de objeto como em um banco de dados do MSTorque. Para mais praticidade e precisão, não deixe de utilizar o Drillhole Design Tool para a criação de furos de perfuração com desvios.
